Bantalan bola dalam alur adalah komponen penting dalam berbagai aplikasi mekanis, memungkinkan rotasi poros dan gandar yang mulus sambil meminimalkan gesekan dan mendukung beban radial dan aksial. Keserbagunaan dan efisiensinya telah membuat mereka ada di mana-mana di berbagai industri, termasuk otomotif, kedirgantaraan, manufaktur, dan robotika.
Struktur dan Desain Bantalan Bola Alur Dalam
Struktur Bantalan Bola Alur Dalam

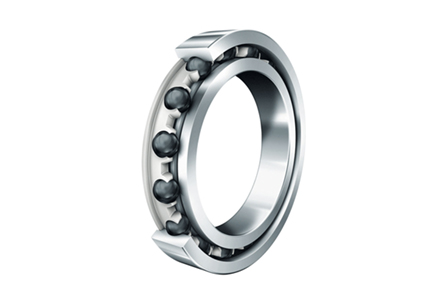

Bantalan bola dalam alur memiliki struktur yang relatif sederhana namun sangat efektif yang memungkinkannya menangani berbagai beban dan kecepatan secara efisien. Seperti disebutkan sebelumnya, mereka terdiri dari empat komponen utama: cincin luar, cincin dalam, elemen bergulir (bola), dan sangkar.
Cincin Luar
Cincin luar lebih besar dari dua cincin dan memberikan batas luar bantalan yang stabil. Biasanya terbuat dari baja, tetapi dalam beberapa kasus, dapat dibuat dari baja tahan karat atau bahan lain untuk aplikasi khusus. Cincin luar bertanggung jawab untuk memasang bantalan di rumah atau struktur, memastikan penyelarasan dan dukungan yang tepat untuk komponen dalam. Ini biasanya memiliki alur di permukaan dalamnya, membentuk jalur untuk elemen bergulir untuk bergerak.
Lingkar dalam
Cincin bagian dalam lebih kecil dari dua cincin dan dipasang pada poros yang berputar. Seperti cincin luarnya, itu juga terbuat dari baja dan memiliki alur bagian dalam yang membentuk separuh jalur balapan lainnya untuk elemen gelinding. Kecocokan antara cincin bagian dalam dan poros biasanya kencang, memastikan sambungan yang aman antara bantalan dan komponen yang berputar.
Elemen Bergulir (Bola)
Elemen bergulir pada bantalan bola dalam alur adalah bola baja. Bola-bola ini bertanggung jawab untuk mengurangi hambatan gesekan antara cincin luar stasioner dan cincin bagian dalam yang berputar. Jumlah, ukuran, dan bahan bola bergantung pada desain bantalan khusus dan kapasitas pembawa beban yang diinginkan. Elemen penggulung diatur dalam pola melingkar, memastikan bahwa mereka melakukan kontak dengan cincin bagian dalam dan luar untuk memfasilitasi putaran yang mulus.
Kandang (Retainer)
Kandang, juga dikenal sebagai penahan, menahan elemen penggulung pada posisinya dan mencegahnya bersentuhan satu sama lain. Pemisahan ini memastikan gerakan halus dan mengurangi risiko kerusakan akibat gesekan. Kandang biasanya terbuat dari kuningan, baja, atau plastik, dan desainnya dapat bervariasi tergantung pada kebutuhan aplikasi. Misalnya, aplikasi kecepatan tinggi mungkin memerlukan sangkar dengan massa lebih rendah dan kontak yang lebih sedikit dengan bola untuk meminimalkan gaya sentrifugal.
Pertimbangan Desain
Desain bantalan bola dalam alur sangat penting untuk kinerja dan umur panjangnya dalam berbagai aplikasi. Insinyur dan pabrikan dengan hati-hati mempertimbangkan beberapa faktor selama proses desain:
Izin dan Preload
Izin di a
bantalan bola alur yang dalam mengacu pada ruang antara elemen bergulir dan cincin dalam dan luar ketika tidak ada beban yang diterapkan. Jumlah celah yang benar sangat penting untuk mengakomodasi ekspansi termal dan menyediakan kondisi pengoperasian yang tepat. Preload, di sisi lain, adalah gaya aksial terkontrol yang diterapkan pada bantalan, memastikan bahwa elemen gelinding mempertahankan kontak dengan raceways selama operasi. Preload yang tepat meningkatkan kekakuan bantalan dan meningkatkan kinerjanya, terutama pada aplikasi kecepatan tinggi.
Pemilihan Bahan
Baja adalah bahan yang paling umum digunakan untuk ring dan elemen rolling pada bantalan bola alur dalam. Kelas khusus baja dan proses perlakuan panas yang digunakan dapat secara signifikan memengaruhi kekuatan, daya tahan, dan ketahanan bantalan terhadap keausan. Untuk aplikasi yang melibatkan suhu ekstrem, lingkungan korosif, atau persyaratan khusus, bahan alternatif seperti baja tahan karat, keramik, atau bantalan hibrid (kombinasi elemen baja dan keramik) dapat digunakan.
Pelumasan
Pelumasan yang tepat sangat penting untuk kelancaran operasi dan umur panjang bantalan bola dalam alur. Pelumas mengurangi gesekan, menghilangkan panas, dan melindungi dari korosi dan keausan. Opsi pelumasan umum termasuk gemuk dan oli. Pilihan pelumas tergantung pada faktor-faktor seperti kecepatan pengoperasian, suhu, dan kondisi lingkungan. Bantalan yang disegel mempertahankan pelumas di dalam bantalan, sedangkan bantalan terbuka membutuhkan pelumasan eksternal.
Perisai dan Penyegelan
Untuk melindungi komponen internal bantalan dari kontaminan,
bantalan bola alur yang dalam dapat dilengkapi dengan perisai atau segel. Perisai biasanya terbuat dari logam dan menutupi sisi bantalan, sedangkan segel terbuat dari karet atau bahan lain dan memberikan perlindungan penuh untuk mencegah masuknya debu, air, atau partikel lainnya.
Toleransi Bantalan dan Presisi
Toleransi bantalan dan presisi memainkan peran penting dalam menentukan kinerja dan keandalan bantalan. Bantalan dengan presisi lebih tinggi mampu menghasilkan putaran yang lebih halus pada kecepatan yang lebih tinggi dan biasanya digunakan pada mesin presisi dan aplikasi yang memerlukan toleransi ketat.
Keuntungan dan Aplikasi Bantalan Bola Alur Dalam
Keuntungan
Bantalan bola dalam alur menawarkan banyak keuntungan yang menjadikannya pilihan populer dalam berbagai aplikasi industri:
Keserbagunaan
Salah satu keunggulan utama bantalan bola alur dalam adalah keserbagunaannya. Mereka dirancang untuk menangani beban radial dan aksial, menjadikannya cocok untuk beragam aplikasi. Apakah beban terutama radial atau aksial, bantalan bola dalam alur dapat mendukungnya secara efektif, memberikan fleksibilitas dalam desain dan rekayasa.
Gesekan Rendah
Bantalan bola dalam alur direkayasa untuk meminimalkan gesekan antara komponen berputar dan stasioner. Putaran mulus yang dicapai oleh elemen gelinding (bola) secara signifikan mengurangi kehilangan energi, membuat bantalan ini hemat energi. Gesekan rendah juga berkontribusi pada pengurangan keausan dan panas, yang menghasilkan masa pakai lebih lama dan peningkatan kinerja secara keseluruhan.
Kecepatan Tinggi
Bantalan bola dalam alur mampu beroperasi pada kecepatan tinggi, terutama bila dipasangkan dengan pelumasan dan material yang sesuai. Pergerakan elemen rolling yang efisien dan gesekan yang berkurang memungkinkannya menahan tuntutan aplikasi kecepatan tinggi, seperti pada motor listrik, turbin, dan spindel alat mesin.
Kebisingan dan Getaran Rendah
Desain bantalan bola dalam alur membantu mengurangi tingkat kebisingan dan getaran selama pengoperasian. Gerakan menggelinding bola yang mulus di dalam raceways menghasilkan pengoperasian yang lebih senyap, membuat bantalan ini cocok untuk aplikasi yang memerlukan pengurangan kebisingan, seperti pada komponen elektronik konsumen dan otomotif.
Aplikasi
Bantalan bola dalam alur banyak digunakan di berbagai industri karena keunggulan dan keserbagunaannya. Beberapa aplikasi umum meliputi:
Industri otomotif
Dalam industri otomotif, bantalan bola dalam alur digunakan di berbagai komponen, seperti hub roda, transmisi, alternator, starter, pompa air, dan sistem pendingin udara. Kemampuan mereka untuk menangani beban radial dan aksial membuatnya cocok untuk aplikasi otomotif yang beragam.
Mesin Industri
Bantalan bola dalam alur banyak digunakan dalam mesin industri, termasuk motor listrik, pompa, kompresor, kotak roda gigi, dan sistem konveyor. Bantalan ini memberikan gerakan rotasi yang mulus, memastikan fungsi peralatan industri yang efisien.
Peralatan Rumah Tangga
Pada peralatan rumah tangga, seperti mesin cuci, lemari es, kipas angin, dan penyedot debu, bantalan bola dalam alur digunakan untuk menopang komponen yang berputar dan mengurangi gesekan, menghasilkan operasi yang lebih tenang dan lebih hemat energi.
Industri Dirgantara
Industri kedirgantaraan mengandalkan bantalan bola dalam alur untuk berbagai aplikasi, seperti roda pendaratan pesawat, komponen mesin, sistem tambahan, dan mekanisme kontrol. Kemampuan kecepatan tinggi dan kemampuan bantalan untuk menangani beban radial dan aksial menjadikannya ideal untuk aplikasi dirgantara.
Robotika
Dalam robotika dan otomasi, bantalan bola dalam alur sangat penting untuk menghasilkan gerakan sambungan yang mulus dan kontrol gerakan yang presisi. Gesekan rendah dan kemampuan kecepatan tinggi berkontribusi pada keseluruhan kinerja dan efisiensi sistem robot.
Peralatan medis
Bantalan bola dalam alur juga digunakan dalam peralatan medis, seperti handpieces gigi, alat bedah, dan perangkat pencitraan. Keandalan dan pengoperasian yang lancar sangat penting dalam pengaturan medis di mana presisi dan keamanan adalah yang terpenting.
Energi terbarukan
Di sektor energi terbarukan, bantalan bola dalam alur ditemukan di turbin angin dan sistem pelacakan matahari. Mereka membantu mengubah energi angin dan matahari menjadi tenaga listrik dengan mendukung komponen berputar dalam sistem ini.
